    • TJQ型機架


    　　TJQ型機架的選用，原則上是根據減速機輸出軸徑的大小來確定機架型號，只要接口形式及安裝尺寸相符，減速機的輸出軸大小在   范圍內可以對機架型號作上下浮動。

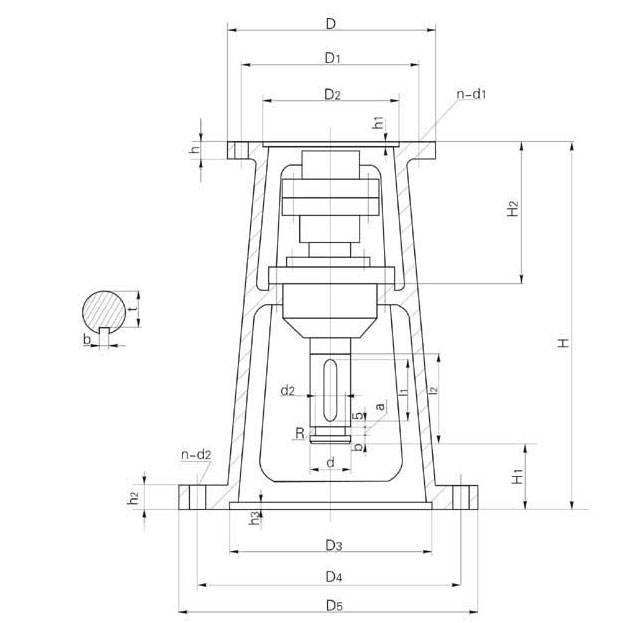

    TJQ型機架下裝JQ、JJQ型夾殼式聯軸器主要參數及尺寸



    機架型號 減速機型號 輸出軸d 輸入端接口 輸出問接口 H H1 H2 I1 I2 a
    (H11)    		 b1 D2
    (h11)    		 b t
    D D1 D2 h h1 n-d1 D3 D4 D5 h2 h3 n-d2
    TJQ2 B1 35 230 200 170 18 5 6-12 250 300 335 22 7 4-24 517 182 190 55 85 5 4 30 10 30
    TJQ3 B2 45 260 230 200 20 6 6-13.5 295 350 392 25 7 4-26 560 191 210 70 100 6 5 37 14 39.5
    TJQ4 B3 55 340 310 270 20 6 6-13.5 345 400 442 26 7 4-26 675 253 250 70 100 6 5 47 16 49
    TJQ5 B3 55 340 310 270 20 6 6-13.5 390 450 498 26 7 4-30 680 258 250 70 100 6 5 47 16 49
    TJQ6 B4 70 400 360 320
    (316)    		 22 6 8-16 435 500 548 26 7 8-30 736 284 250 100 130 8 6 60 20 62.5
    TJQ7 B5 90 490 450 400 25 7 12-18 440 550 600 28 10 12-22 810 233 296 140 170 10 8 80 25 81
    TJQ8 B6 100 580 520 460
    (455)    		 26 10 12-22 500 550 600 30 10 12-22 820 187 362 140 170 10 8 90 28 90
    TJQ9 B7 110 650 590 520 30 12 12-22 560 650 700 40 10 12-27 955 210 420 160 200 12 10 100 28 100
    TJQ10 B8 130 880 800 680 40 12 12-38 720 810 880 45 10 20-27 1200 297 550 180 225 14 12 118 32 119
