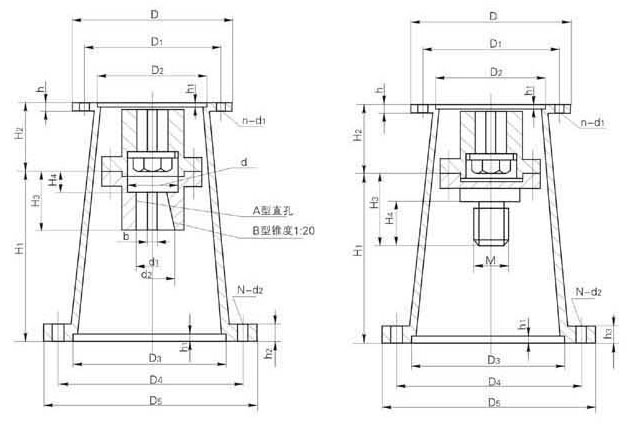

    • JAI大法蘭機架<69標>、JAII<69標> 機架


    　　無支點機架。機架本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸為受力支點，可用于傳遞小功率，不受或只受較小軸向負荷、攪拌不太強烈的攪拌裝置。攪拌軸與減速機的聯接   用剛性聯軸器，特別是以JQ型夾殼聯軸器為   佳。

    機架型號 減速機型號 輸入端接口 輸出端接口 H1 H2 H3 H4 d A型直孔 B型維孔
    Ⅰ220
    D D1 D2 h h1 n-d1 D3 D4 D5 h n-d2 d1 b d2 b
    JAⅠ0 B0 190 160 140 16 5 4-12 165 210 250 16 6-12 205 55 55 18 45 30 8 　 　
    JAⅠ1 B1 230 200 170 16 5 6-12 215 260 290 16 8-12 226 84 75 25 50 35 10 35 10
    JAⅠ2 B2 260 230 200 20 6 6-12 290 350 380 20 8-14 250 96 90 30 70 45 14 50 14
    JAⅠ3 B3 340 310 270 22 6 6-13.5 360 440 480 22 8-18 300 112 110 30 80 55 16 60 18
    JAⅠ4 B4 400 360 320 22 7 8-15 440 530 580 25 8-22 384 141 130 40 90 70 20 70 20
    JAⅠ5 B5 490 450 400 25 7 12-18 450 550 600 28 8-22 390 160 150 40 115 90 25 85 25

    JAI大法蘭機架<69標>、JAII<69標> 機架適用于擺線針輪減速機的聯接，配剛性聯軸器，上聯軸器裝JA型直孔，下聯軸器裝A型直孔或B型錐孔，錐度為1：20的聯軸器。該機架無支承適用于反應器傳來的軸向力不大時使用。

    JAⅡ<69標>無支點機架，配螺紋聯軸器主要參數及尺寸
    機架型號 減速機型號 輸入端接口 輸出端接口 H1 H2 H3 H4 M 反應罐容積（升）
    D D1 D2 h1 h N-d1 D3 D4 D5 h3 N-d2
    JAⅡ1 B1 230 200 170 5 16 6-12 215 260 290 16 8-12 226 84 93 50 M33×2 50-100
    120 60 M42×3 200
    JAⅡ2 B2 260 230 200 6 20 6-12 230 300 345 20 3-18 254 96 120 60 M42×3 200-300
    120 60 M48×3 500
    JAⅡ3 B3 340 310 270 6 22 6-13.5 320 400 460 22 4-20 328 112 120 80 M60×4 1000
    120 80 M68×4 1500
    120 80 M78×4 2000
    JAⅡ4 B4 400 360 320
    (316)    		 7 22 8-15 440 530 580 25 8-22 384 141 130 80 M78×4 3000
    JAⅡ5 B5 490 450 400 7 25 12-18 450 550 600 28 8-22 390 160 130 80 M78×4 5000
